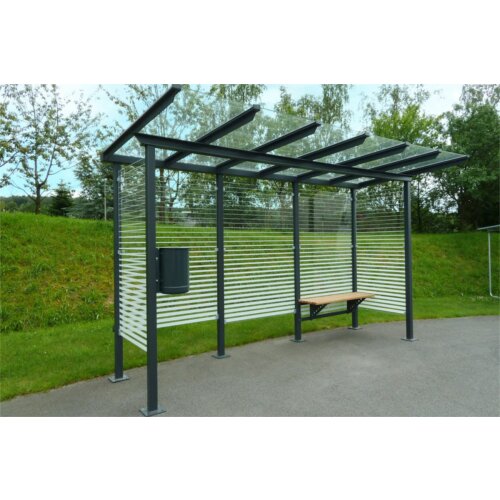

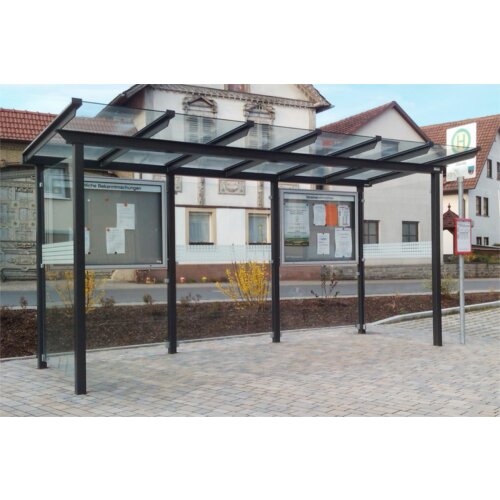

Wartehalle 'Modell P13', einseitig

ab 9.120,00 €

exkl. 20 % USt. ,zzgl.

10944 € inkl. 20 % USt. ,zzgl.

Lieferzeit: 25 - 40 Arbeitstage
Artikelnummer: A091-h-40973
Versandkosten EUR 20,00 pro Auftrag

Anlieferung
Beleuchtung
Seitenwände und Rückwand/Dekor/Sichtschutz
Sitzbänke

Maße (BxTxH): 4500 x 2090 x 2435 mm
lichte Höhe: 2200 mm
Statik: zertifizierte Typenstatik für hohe Wind- und Schneelasten (keine extra Statik notwendig)
Schneelast Sk: 1,90 kN/m2
Windlastzone: Zone 1-3
Konstruktion: Stahlprofilrohre 60 x 60 mm, verschweißt und verzinkt
Rück- / Seitenwände: Einscheibensicherheitsglas (ESG), glashell
Flachdach: Verbundsicherheitsverglasung (VSG), glashell
Farbe Konstruktion: verzinkt und farbbeschichtet in RAL nach Wahl
Entwässerung: über innenliegende, bitumierte Wasserrinne und Wasserspeier
(120 mm über OK Boden)
Befestigung: zum Aufdübeln mit Fußplatten
Anlieferung: fertig montiert
inkl. Bodenbefestigungsmaterial

Entladung: wahlweise bauseits (Selbstabladung) oder Entladung per LKW-Kran
Montage: wahlweise bauseits oder Verdübelung vor Ort durch Monteur

Technische Daten (optionales Zubehör)

Beleuchtungssystem TopLight

Maße (LxBxH): 1007 x 92 x 40 mm
platzsparende und vandalismussichere Installation
homogene seitliche Ausleuchtung der überdachten Fläche
LED-Technik, inkl. Netzteil
Leistung: 23,5 Watt
Lichtfarbe (nw) neutralweiß, Nennlebensdauer: >50.000 h
Schutzklasse I, Schutzart IP44
Gemeinschaftsgeschmacksmuster 005612280

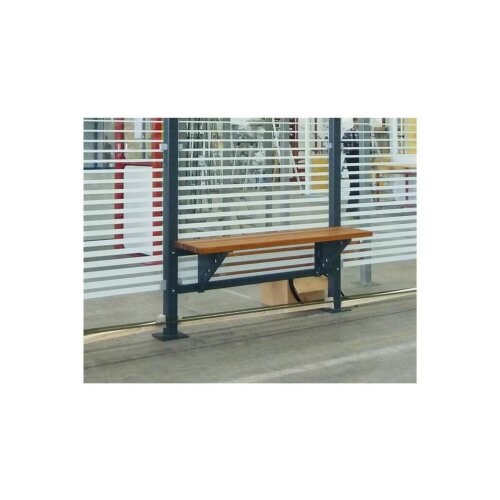

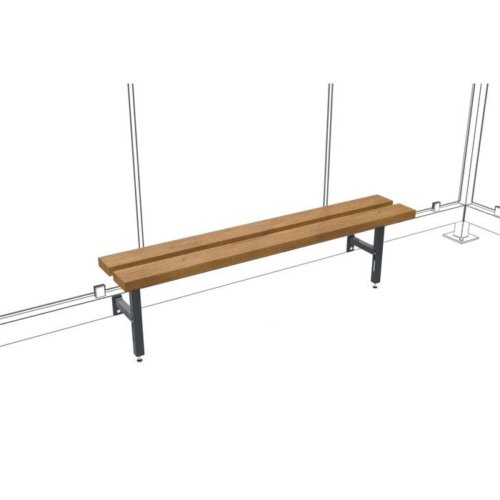

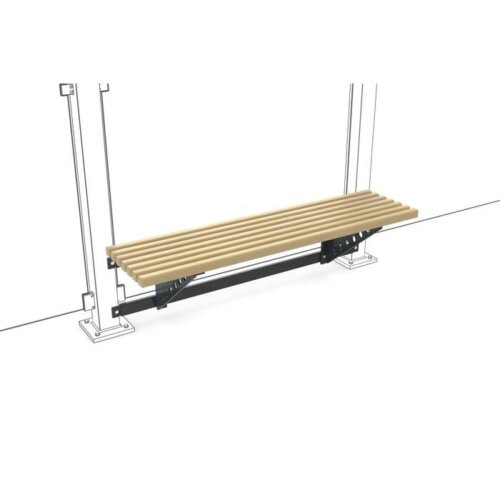

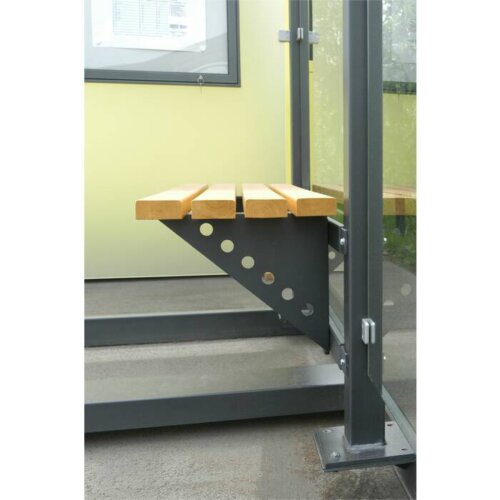

Sitzbänke
Wir bieten für dieses Überdachungssystem auch 2 passende Sitzbank-Lösungen mit Holzauflagen und Unterkonstruktionen aus Stahl (in RAL-Farbe der Überdachung) an. Die Sitzbänke sind an der Überdachung direkt befestigt. Die Montage erfolgt hier bereits im Werk.

Weiteres Zubehör
Sie können unter Zubehör noch weitere Austattungen, wie z.B. Stützenverlängerungen, Ascher und Abfallbehälter, Die Lieferung erfolgt fertig montiert.

Ermittlung der Wind- und Schneelast am Aufstellort:
Über unseren Partner dlubal.com können Sie jederzeit die entsprechenden Zonen und Werte des Aufstellortes über den Wind- und Schneelastzonen-Rechner ermitteln.

Hinweise zur Lieferung und Bestellung

Fertig montiert
Die Lieferung erfolgt bereits vormontiert und aufstellbereit. Elektroarbeiten müssen immer bauseits durch Fachpersonal erfolgen und sind nicht Teil der Montage. Eine Entladung kann wahlweise bauseits durch den Kunden (Selbstabladung) oder mittels LKW-Ladekran erfolgen. Eine Verdübelung kann ebenso entweder bauseits durch den Kunden oder mitbeauftragt werden.

Stützenverlängerung für Überpflasterung
Die Überdachung kann auf Wunsch mit einer Stützenverlängerung um 200 mm ausgeliefert werden. So können die Stützenfüße überpflastert werden. Diese sind dann nicht mehr sichtbar. Fügen Sie hierzu bitte den entsprechenden Zubehörartikel in den Warenkorb.

Zusätzliche Angaben vom Kunden bei einer Bestellung

gewünschte RAL-Farbe der Stahlkonstruktion (siehe PDF RAL-Farben)

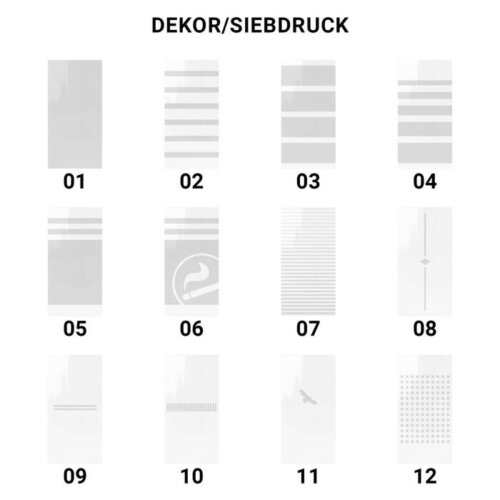

Nummer des gewünschten Dekors / Sichtschutzes der Rückwand und der Seitenwände
bei der Auswahl einer einzelnen Sitzbank benötigen wir die gewünschte Position (links, rechts, mittig)

Bitte teilen Sie uns diese Informationen im Bemerkungsfeld mit.

Fundamentpläne:
Sie erhalten von uns direkt nach der Beauftragung den entsprechenden Fundamentplan. Der Fundamentplan wird immer erst auftragsbezogen gefertigt und kann daher nicht vorab zur Verfügung gestellt werden.

Sonderanfertigung:
Die Modellreihe P zeichnet sich durch ihre große Variabiltät aus. Sondergrößen und Projektanfragen bitte per E-Mail an uns senden.

Kategorie:	Unterstände & Überdachungen
Artikelnummer:	A091-h-40973
GTIN:	4065588518602
Breite‍:	4600 mm6100 mm
Artikelgewicht‍:	600,00 kg
